Каталог оборудования JBC

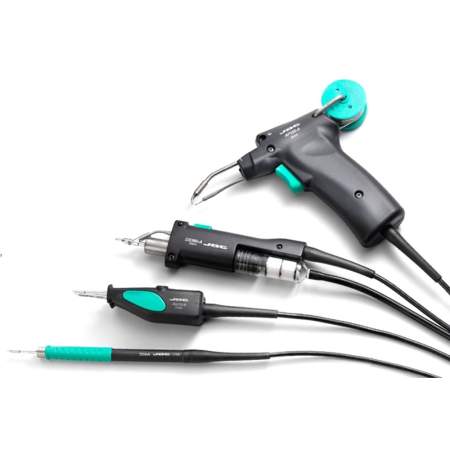

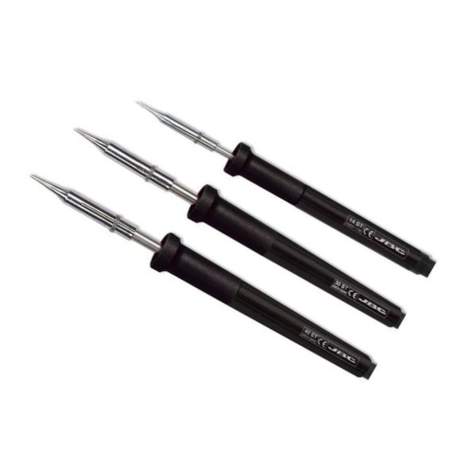

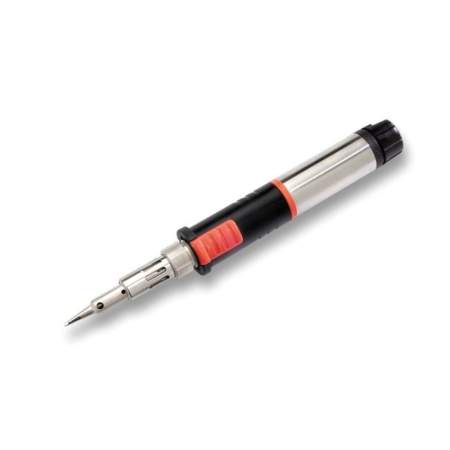

Каталог охватывает паяльное оборудование JBC для монтажа, демонтажа и ремонта электроники: станции Compact, одно- и многоканальные паяльные станции, термовоздушные станции и подогрев, паяльники и термофены для станций, сетевые и газовые паяльники, системы автоматической пайки, блоки управления, дымоуловители и расходные материалы.
Жала разбиты по сериям под конкретную рукоятку: C245 для T245, C210 для T210, C470 для T470, микрожала C105 и C115 для NT105 и NT115, C250 для AL250 и AP250. Внутри серии жала различаются формой (клиновидные, конические, круглые, ножевидные, туннельные) и исполнением: прямые, изогнутые и со срезом.
Тип оборудования
Выберите тип оборудования, паяльник, к которому нужно жало, или форму рабочей части.

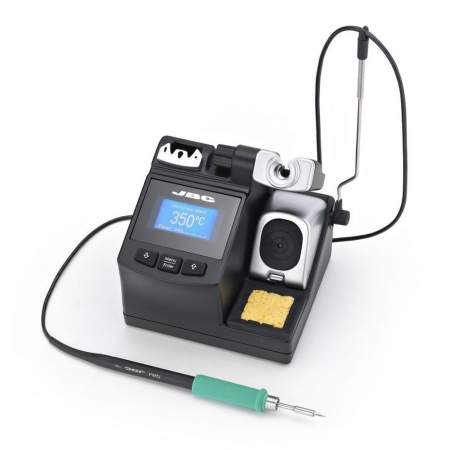

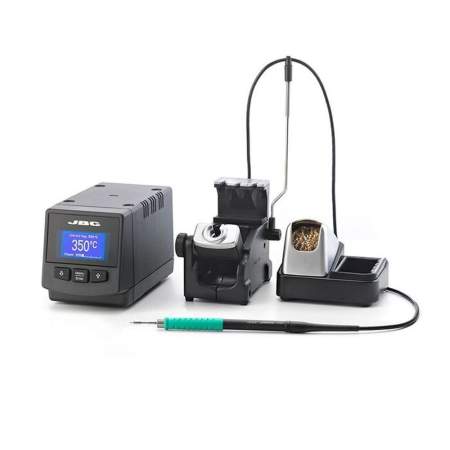

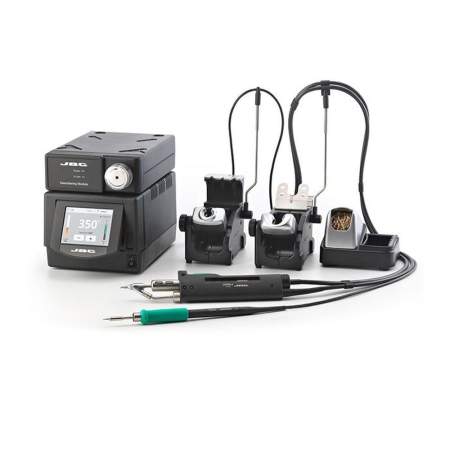

Станции CompactДля рабочего места, где важна экономия пространства.компактный корпус Одноканальные станцииДля точной пайки одним инструментом.один паяльник Многоканальные станцииДля работы несколькими инструментами от одного блока.двух- и четырёхканальные Термовоздух и подогревДля пайки и демонтажа компонентов на печатных платах.горячий воздух Автоматическая пайкаДля производства со стабильным качеством пайки.серийная пайка ДымоуловителиДля удаления паров и дыма с рабочего места.фильтры H13, M5, уголь
Жала по паяльнику
Для T245Универсальная рукоятка для монтажа и ремонта плат.серия C245 Для T210Для мелких компонентов и плотного монтажа.серия C210 Для T470Для массивных соединений и пайки с большим теплоотводом.серия C470, до 500 °C Для NT115 и NT105Микроинструмент для SMD-компонентов.серии C115 и C105 Для AL250Жала для паяльников AL250 и AP250.серия C250 Для DS360Демонтажные насадки для выпаивания выводных компонентов.серия C360
Форма и исполнение жала
КлиновидныеДля пайки выводов и протяжки по ряду контактов.плоская рабочая грань КоническиеДля точечной пайки мелких элементов.от 0,1 мм КруглыеДля общих монтажных работ. НожевидныеДля перемычек и групповой пайки выводов. ТуннельныеДля демонтажа DIL-микросхем.демонтаж ИзогнутыеДля доступа к контактам под углом. Со срезомДля лучшего теплового контакта с площадкой. ESD-безопасныеДля работы с чувствительными к статике компонентами.IEC 61340-5-1
- Товаров: 1 191
- Подкатегорий: 19
- Производителей: 1
- Цены с НДС
Как выбрать
Как выбрать: Каталог оборудования JBC
Что важно при выборе: характеристики, сравнение и типичные области применения.
Критерии выбора
| Параметр | Значения в каталоге | На что смотреть |
|---|---|---|
| Совместимый паяльник | T245, T470, T210, NT115, NT105, DR560, AL250 | Жало подбирается под рукоятку, а не под станцию. |
| Серия жала | C245, C470, C210, C115, C250, C105, R470, R245 | Серия в артикуле совпадает с моделью паяльника. |
| Форма жала | клиновидное, коническое, круглое, ножевидное, ложковидное, туннельное | Форма зависит от типа корпуса и размера площадки. |
| Ориентация жала | изогнутое, прямое, со срезом | Изогнутые удобнее при плотном монтаже. |
| Диаметр / ширина жала | от 0,1 до 43 мм | Ширина близка к размеру контактной площадки. |
| Диапазон температур | 90-450 °C, 90-500 °C, 150-450 °C, 50-250 °C | Для бессвинцовых припоев нужен запас по температуре. |
| Диаметр припоя | от 0,38 до 1,8 мм | Тоньше припой - точнее дозировка на мелких выводах. |
| Соответствие стандартам | IEC 61340-5-1, ANSI/ESD S20.20 | Важно для рабочих мест в зоне защиты от статики. |
| Класс фильтра | H13, M5, активированный уголь | H13 задерживает мелкие частицы, уголь - запахи и пары. |
Типичные задачи
Ремонт плат. Паяльная станция с рукояткой T245 и набором жал C245 разной формы.
SMD-монтаж. Микроинструмент NT105 или NT115 с микрожалами C105 и C115.
Выводной монтаж. Жала C245 или C470 и демонтажные насадки C360 для DS360.

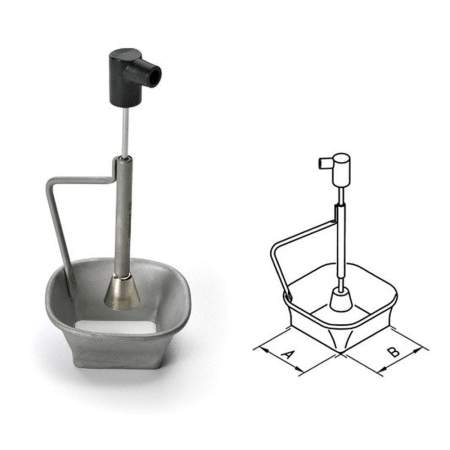

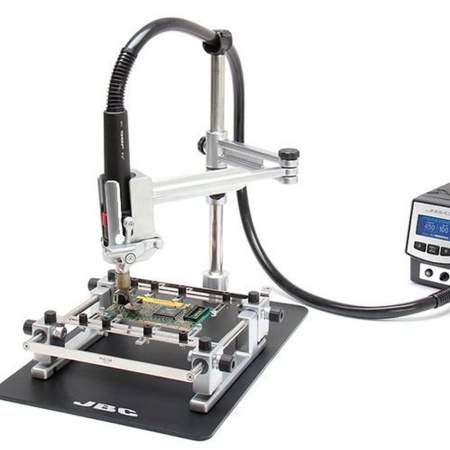

BGA и демонтаж корпусов. Термовоздушная станция с подогревом и защитными аксессуарами.

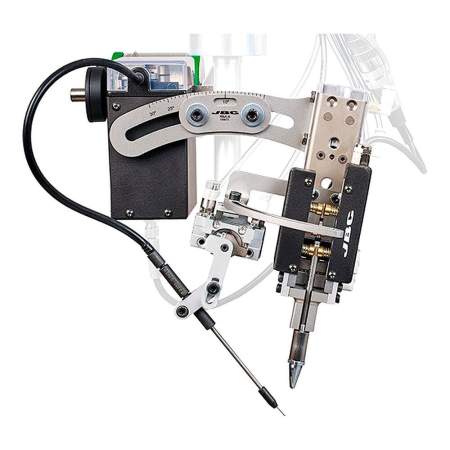

Серийная пайка. Системы автоматической пайки и блоки управления.

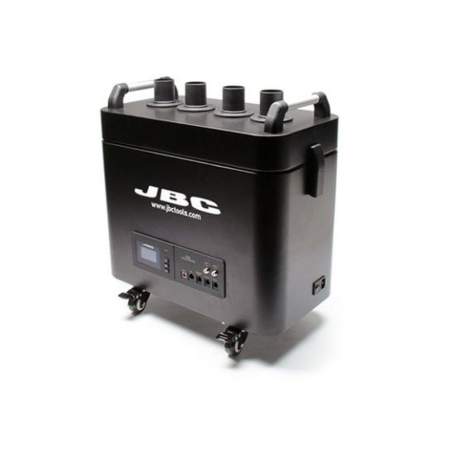

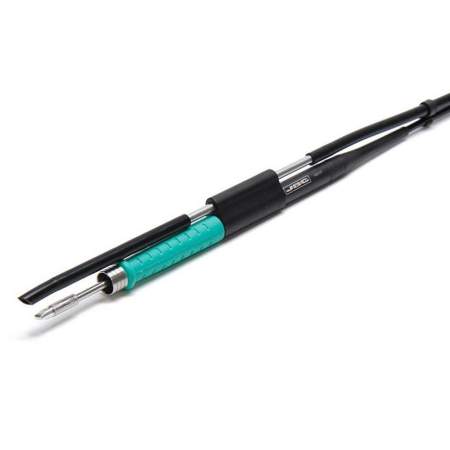

Чистый воздух. Дымоуловители и дымоулавливающие насадки у места пайки.
Частые вопросы
- Как подобрать жало к паяльнику JBC?
- Жало подбирается по рукоятке: серия C245 подходит к T245, C210 к T210, C470 к T470, C105 и C115 к NT105 и NT115, C250 к AL250 и AP250. Удобнее всего отфильтровать каталог по совместимому паяльнику.
- Чем одноканальная станция отличается от многоканальной?
- К одноканальной станции подключается один инструмент. Многоканальные станции бывают двух- и четырёхканальными: к одному блоку подключаются несколько паяльников или пинцетов.
- Какую форму жала выбрать?
- Клиновидные и ножевидные жала подходят для пайки выводов и перемычек, конические - для точечной пайки мелких элементов, туннельные - для демонтажа DIL-микросхем. По исполнению жала бывают прямые, изогнутые и со срезом.
- Что нужно для демонтажа компонентов?
- Для выводных компонентов подходят демонтажные насадки C360 к DS360 и туннельные жала C245. Для SMD- и BGA-корпусов используются термовоздушные станции с подогревом платы.
- Подходит ли оборудование для ESD-защищённых рабочих мест?
- Большая часть оборудования ESD-безопасна, соответствие IEC 61340-5-1 или ANSI/ESD S20.20 указано в карточке товара. Отбор возможен фильтром ESD-безопасность.
