Вопросы и ответы

Частые вопросы о «Наконечники для паяльных станций»

Какие типы наконечников для паяльников выпускает JBC и чем они отличаются?

JBC предлагает широкий ассортимент наконечников для паяльников, которые различаются по форме, размеру и назначению. В каталоге представлены конические, скошенные, ножевидные, туннельные, демонтажные и специальные наконечники для работы с различными электронными компонентами, включая SMD, крупные выводы и кабели. Каждый тип наконечника оптимизирован под определённые задачи: конические подходят для точной пайки, скошенные — для работы с крупными контактами, а демонтажные — для снятия компонентов.

В чем преимущества технологии JBC для наконечников?

Наконечники JBC выполнены по технологии композитного картриджа, где нагреватель и термопара встроены непосредственно в корпус. Это обеспечивает быстрый нагрев до рабочей температуры, высокую стабильность и точность поддержания температуры, а также быстрый отклик на изменение тепловой нагрузки. Такая конструкция позволяет работать при более низких температурах, что снижает риск повреждения компонентов и увеличивает срок службы наконечника.

Как быстро и безопасно заменить наконечник JBC?

Система JBC позволяет менять наконечники за считанные секунды даже во время работы станции. Для этого используется специальный экстрактор, встроенный в подставку, что исключает риск обжечься и обеспечивает удобство при необходимости быстрой смены формы или размера жала.

Какой диапазон размеров и форм наконечников доступен у JBC?

Ассортимент JBC включает наконечники с диаметром рабочей части от 0,1 мм до 17,5 мм. Это позволяет подобрать оптимальный вариант для пайки как миниатюрных SMD-компонентов, так и массивных выводов или кабелей, а также для демонтажа различных элементов.

Для каких моделей паяльников подходят наконечники JBC?

Каждая серия наконечников (например, C105, C210, C245, C470) совместима с определёнными моделями паяльников JBC. Это обеспечивает максимальную эффективность и долговечность работы оборудования, а также позволяет подобрать наконечник под конкретные задачи.

Какие преимущества дают оригинальные наконечники JBC по сравнению с аналогами?

Оригинальные наконечники JBC обеспечивают быстрое восстановление температуры после каждого контакта с платой, что особенно важно при работе с бессвинцовыми припоями. Благодаря автоматическому переходу в спящий режим и гибернацию при установке инструмента на подставку, срок службы наконечника увеличивается, а окисление снижается.

Сколько стоят наконечники JBC и от чего зависит цена?

Стоимость наконечников JBC зависит от типа, размера и назначения. Конические и стандартные наконечники стоят от 4 300 до 7 000 рублей, специальные и демонтажные — до 13 700 рублей. Цена определяется сложностью конструкции, размером и совместимостью с определёнными инструментами JBC.

Каталог оборудования JBC

Наконечники для паяльных станций

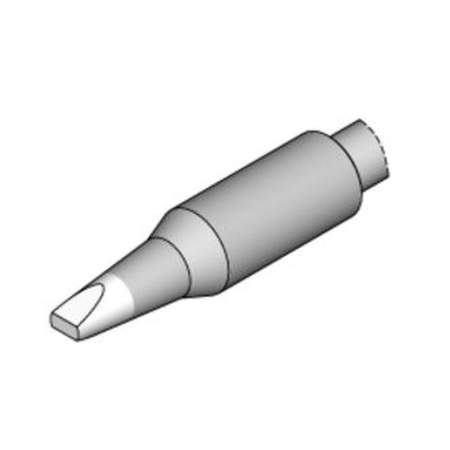

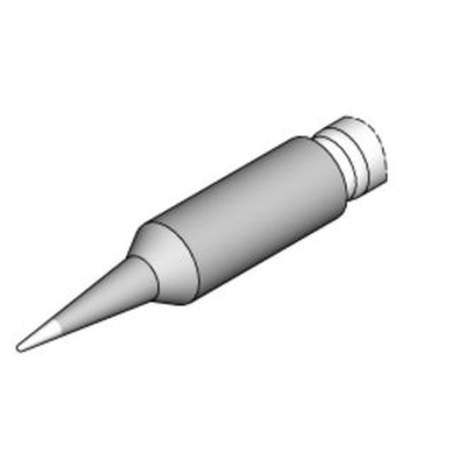

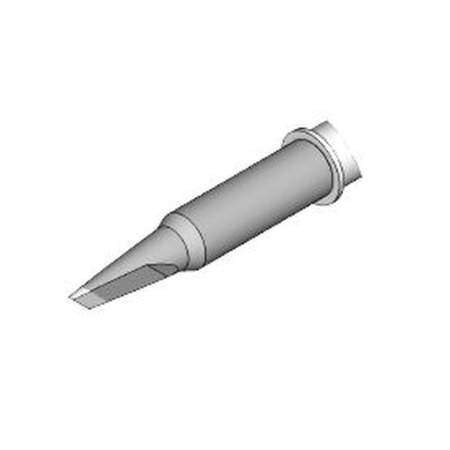

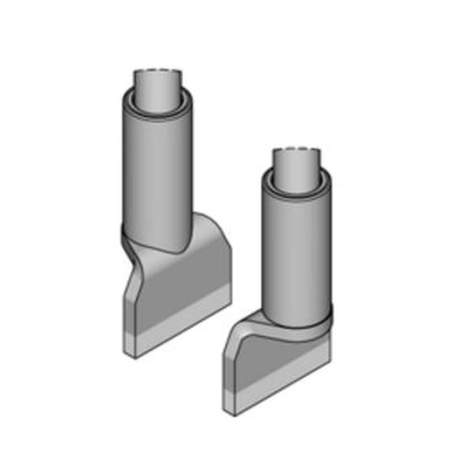

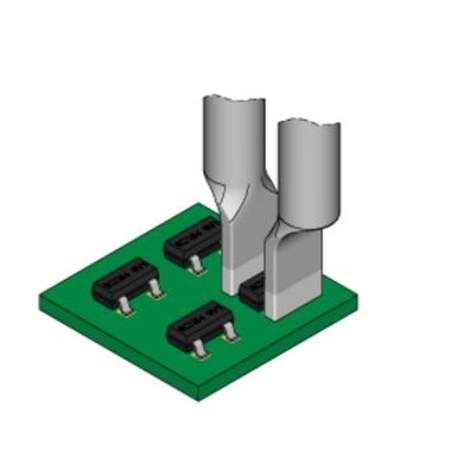

Сменное жало JBC устроено как картридж: нагревательный элемент и термопара расположены рядом с рабочей поверхностью, поэтому жало быстро нагревается и восстанавливает температуру после контакта с платой. Каждая серия рассчитана на свой инструмент: C245 на паяльник T245, C210 на T210, C470 на T470 и HT470, C105 и C115 на нанопаяльники и нанотермопинцеты, C120 и C420 на термопинцеты, C360 и C560 на демонтажные инструменты. Внутри серии жала различаются формой (клиновидные, конические, круглые, ножевидные, туннельные), ориентацией (прямые, изогнутые, со срезом) и размером рабочей части от 0,1 мм.

Быстрый подбор жала

Ссылки фильтруют эту категорию по форме и ориентации жала.

КоническоеДля точечной пайки мелких выводов и SMD-компонентов.тонкий кончик КлиновидноеДля выводного монтажа и соединений, которым нужно больше тепла.плоская рабочая грань КруглоеДля пайки с равномерной отдачей тепла по контуру.круглое сечение НожевидноеДля протяжки по рядам выводов и удаления перемычек припоя.режущая кромка ТуннельноеДля демонтажа микросхем, в том числе DIL-корпусов.прогрев всех выводов сразу ИзогнутоеДля работы под углом и в плотном монтаже.отогнутый кончик ПрямоеДля пайки сверху, когда к контакту есть прямой доступ.по оси паяльника Со срезомДля нанесения припоя и прогрева площадок скошенной гранью.скошенный торец

Товаров: 523
Подкатегорий: 14
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Наконечники для паяльных станций

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Совместимый паяльник	T245, T470, T210, NT115, NT105, AL250, DR560, PA120, AP130, HT420, DS360, AP250	С него и начинается подбор: серия жала определяется инструментом, на который оно ставится.
Серия	C245, C470, C210, C115, C105, C250, C120, C420, C560, D530, C130, C360, ALE, Heavy Duty	Номер серии стоит в начале артикула, например C245-034 или C470-008.
Форма жала	клиновидное, коническое, специальное, круглое, ножевидное, ложковидное, клинковое, туннельное, лопаточное, цилиндрическое, чиповое, четырёхстороннее	Коническое и круглое для точечной пайки, клиновидное для выводного монтажа, туннельное и четырёхстороннее для демонтажа микросхем.
Ориентация жала	изогнутое, прямое, со срезом	Изогнутое удобнее под углом и в плотном монтаже, со срезом подходит для нанесения припоя.
Диаметр / ширина жала	от 0,1 до 43 мм	Ширина рабочей части должна соответствовать контакту: широкое жало лучше передаёт тепло массивному соединению.
Длина жала	от 3 до 120 мм	Длинное жало дотягивается до контактов в глубине платы или корпуса.
Макс. рабочая температура	450 °C и 500 °C (диапазоны 90-450 °C и 90-500 °C)	До 500 °C рассчитаны отдельные жала C470 для массивных соединений.
Внутренний диаметр	от 0,6 до 3,5 мм	У демонтажных насадок подбирается под диаметр вывода.

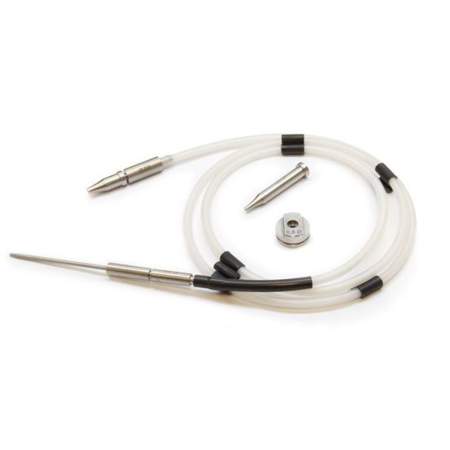

Диаметр припоя	от 0,4 до 1,5 мм	Для жал с подачей припоя должен совпадать с диаметром проволоки.
ESD-безопасность	да, IEC 61340-5-1	Для рабочих мест в зоне защиты от электростатики (EPA).

Частые вопросы

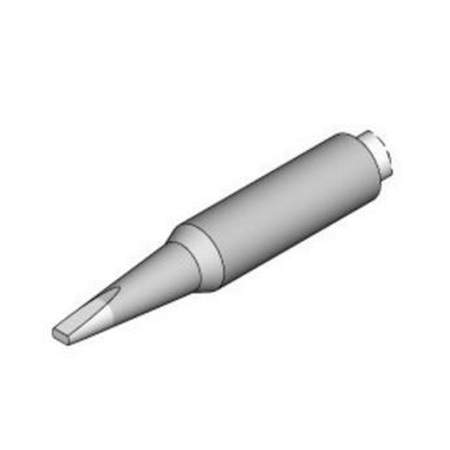

Как подобрать жало к своему паяльнику?: Серия жала привязана к инструменту: для T245 нужны жала C245, для T210 серия C210, для T470 и HT470 серия C470, для NT105 и NP105 микрожала C105. Номер серии стоит в начале артикула, например C245-034.
Какую форму жала выбрать?: Коническое и круглое жало подходят для точечной пайки мелких выводов и SMD, клиновидное для выводного монтажа и соединений, которым нужно больше тепла, ножевидное для протяжки по рядам выводов. Ширина рабочей части в категории от 0,1 мм.

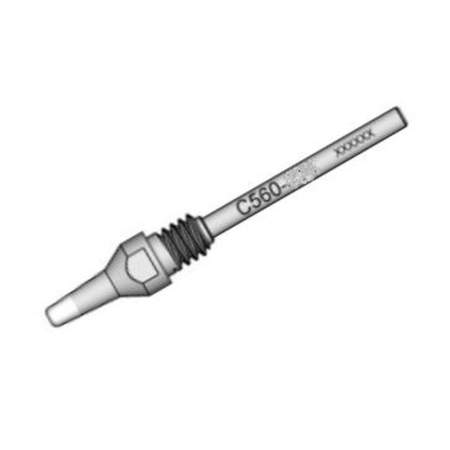

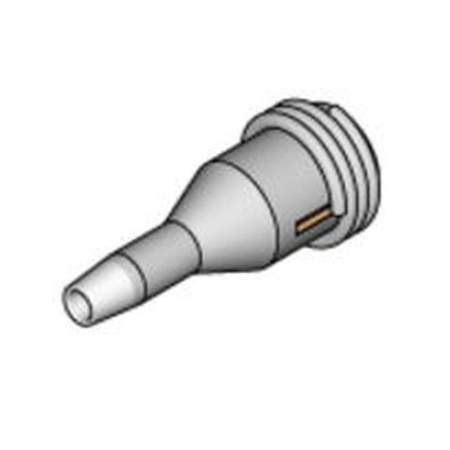

Какие жала нужны для демонтажа?: Для снятия микросхем есть туннельные жала C245, например для DIL-корпусов, а также насадки C360 для вакуумного микропаяльника DS360 и насадки C560 для демонтажного паяльника DR560.

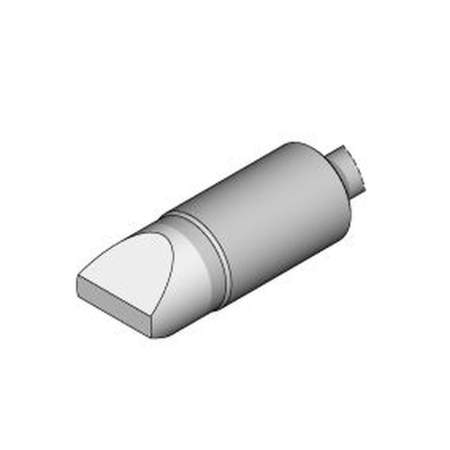

Чем жала C470 отличаются от C245?: Жала C470 ставятся на мощные паяльники T470 и HT470 и предназначены для массивных компонентов, кабелей и крупных соединений, часть из них рассчитана на работу до 500 °C. Жала C245 для паяльника T245 охватывают задачи от пайки мелких выводов до нанесения припоя.
Подходят ли жала для ESD-защищённых рабочих мест?: Да, ESD-безопасное исполнение указано в характеристиках жала, соответствие IEC 61340-5-1 можно отобрать фильтром в этой категории.
