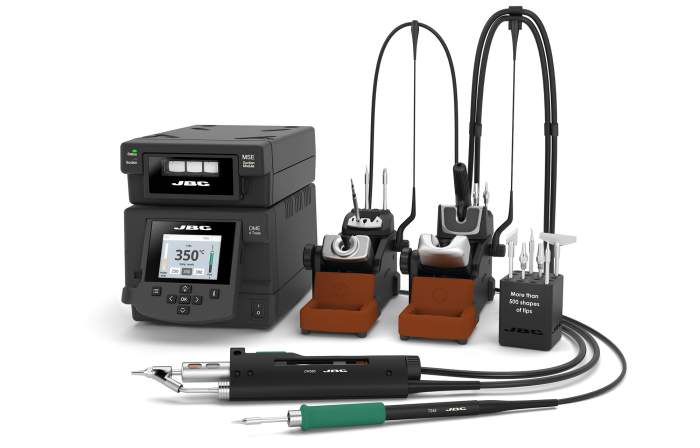

Четырёхканальная станция с модулем MSE-B и вакуумным паяльником DR560-A JBC DMSE-2QD

Модуль MSE вытягивает остатки припоя из металлизированного отверстия с вакуумом 85 % и расходом 35 SLPM, без повторного прохода. Блок управления DME при этом питает до четырёх инструментов, каждому - до 150 Вт пиковой мощности. Станция поставляется с универсальной рукояткой T245 и демонтажным паяльником DR560.

Преимущества

• Совместимость определяется типом картриджа. Рукоятка T245 работает с картриджами серии C245, DR560 - с демонтажными жалами серии C560.
• Четыре канала на блоке управления DME, совместимость с 13 различными инструментами JBC. Два канала остаются свободными для последующего расширения.
• 150 Вт пиковой мощности на инструмент при номинальной мощности 200 Вт - даже паяное соединение на полигоне быстро выходит на температуру.
• Диапазон регулирования 90–450 °C, стабильность на холостом ходу ±1,5 °C. Это соответствует требованиям IPC J-STD-001F и превосходит их.
• Модуль MSE работает с мощностью 42 Вт, вакуумом 85 % и расходом 35 SLPM, управление - по выбору через разъём педали.
• Через USB-A загружаются прошивки, графики и профили и подключается USB-микроскоп Dino-Lite моделей AM2011 и AM2111, USB-B соединяется с ПК, а RJ12 управляет дымоудалением, периферией или роботом.

Технические характеристики

Применение

Демонтаж выводных компонентов, удаление остатков припоя после доработки SMD, ремонт и испытательные участки в производстве электроники, а также малые серии с компонентами разных размеров.

Совместимость и комплект поставки

В комплект поставки входят блок управления DME на четыре инструмента, универсальная рукоятка T245 для картриджей серии C245, демонтажный паяльник DR560 для жал серии C560 и электрический демонтажный модуль MSE. К свободным каналам можно подключить другие инструменты JBC.

Соответствие стандартам

Станция соответствует требованиям CE и выполнена в ESD-безопасном исполнении. Напряжение и сопротивление между жалом и землёй соответствуют требованиям ANSI/ESD S20.20 и IPC J-STD-001F и превосходят их. Производитель - JBC Soldering SL, Молинс-де-Рей, Испания.
